Equipos e Instalaciones
Talleres Alberto Sanz S.L.
TALLER DE PRODUCCIÓN
FRESADO
CNC - CONVENCIONAL
CNC
Fresadora pórtico Zayer Tebas CNC 5 ejes
Fresadora bancada fija Nicolás Correa CF22
Fresadora Bancada fija Nicolás Correa A10
2 Centros Mecanizados Kondia B-1050
Convencional
- Nicolás Correa N3VE
- Anayak fresadora torreta

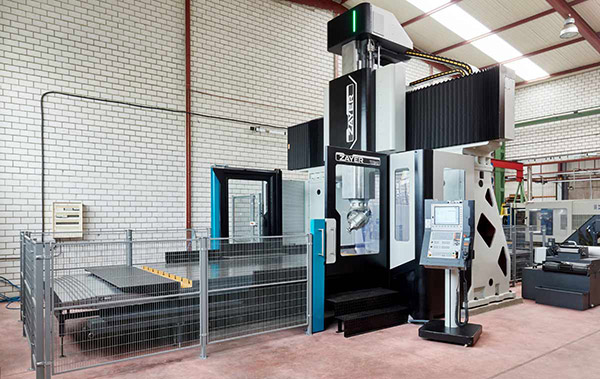

FRESADORA ZAYER TEBAS CNC 5 EJES
Características Técnicas
Marca ZAYER
Modelo TEBAS
Longitud de mesa – mm 4.100
Ancho de mesa – mm 2.200
Ancho entre montantes – mm 3.000
Recorrido longitudinal – mm 4.000
Recorrido transversal – mm 3.750
Recorrido vertical – mm 1.250
Distancia máxima de la mesa a la nariz del cabezal – mm 1.465
Avance de trabajo – mm/min hasta 30.000
Avance rápido – mm/min 50.000
Accionamientos ejes X-Y-Z – mm X,Y: Doble motor piñón-cremallera Z: 2 husillos a bolas
Potencia – kW 43
Velocidad eje cabezal – min 6.000
Precisión de posicionamiento y repetibilidad – mm 0,005
Almacén de herramientas 30
Peso admisible sobre la mesa – kg 20.000
Peso neto aproximado – kg 40.000

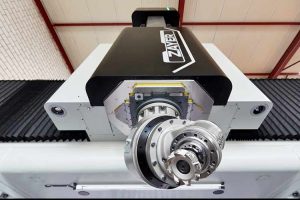

CABEZAL 30º (PATENTADO POR ZAYER) (Característica principal que difiere de otras máquinas similares, ya que estas poseen cabezal 45º).
Giro cabezal automático, posicionamiento cada 0,001 o / giro continuo.
Orientación automática de la herramienta en cualquier ángulo positivo y hasta 30 o negativo
Distancia del pívot corta por lo que mejora la precisión.
Mecanizados de superficies complejas de difícil acceso.
Alta capacidad de trabajo.
Rigidez en el mecanizado
FRESADORA CNC A-10
Características Técnicas
Marca: NICOLÁS CORREA Modelo: A10
Control HEIDENHAIN 355 RECORRIDOS DE TRABAJO
- X= 1300
- Y=760
- Z=630

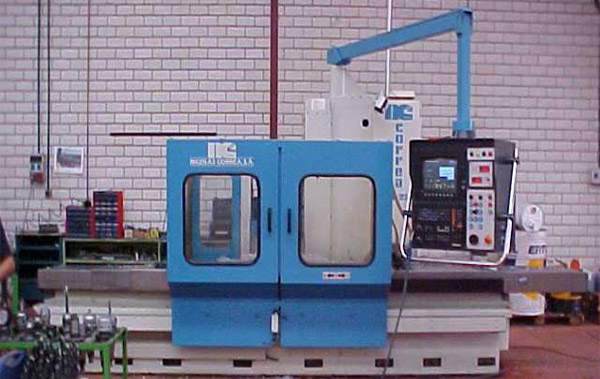

FRESADORA CNC CF-22
Características Técnicas
- X= 2500
- Y= 750
- Z= 660

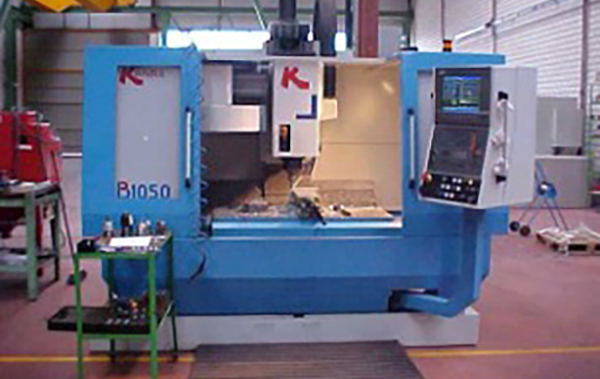

2 CENTROS DE MECANIZADO KONDIA B-1050
Características Técnicas
- X= 1000
- Y= 500
- Z= 600

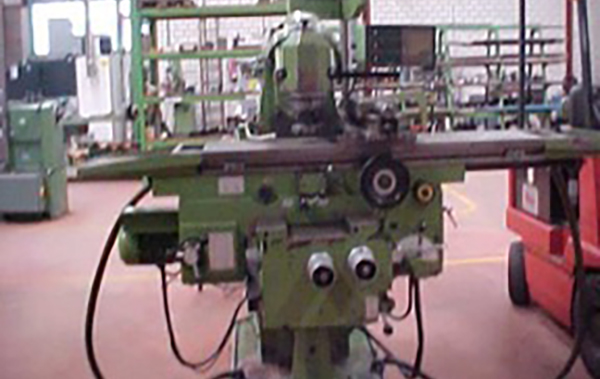

FRESADORA UNIVERSAL
Características Técnicas
- X=1000
- Y=300
- Z=340
TORNEADO
CNC - CONVENCIONAL
CNC
- PUMA 300
Convencional
- LACFER CR2-E-250
- LACFER CR1-215
- Microtor
CNC PUMA 300
Características Técnicas
Marca: DAEWOO
Modelo: PUMA 300
Control: FANUC 18-T RECORRIDOS DE TRABAJO:
- X= 282
- Z= 680
Cargador de 10 herramientas con palpador de origen de herramienta.
Contra punto programable.

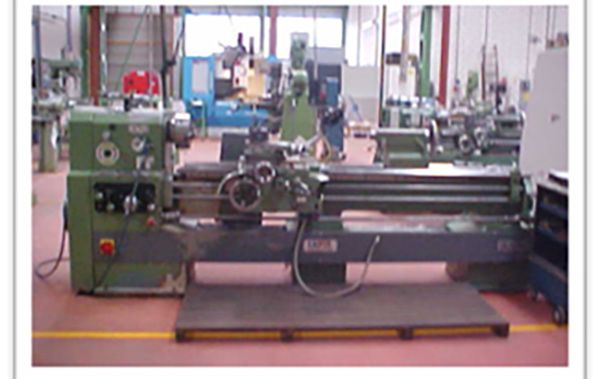

TORNO CR-2-E-250
Características Técnicas
- X=540/700
- Z=2000

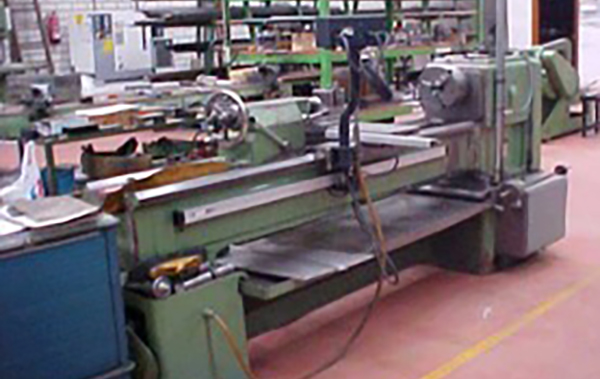

TORNO CR-1-E-250
Características Técnicas
- X=450
- Z=1500
RECTIFICADO
- Rectificadora plana TSC
- Rectificadora cilíndrica TOS

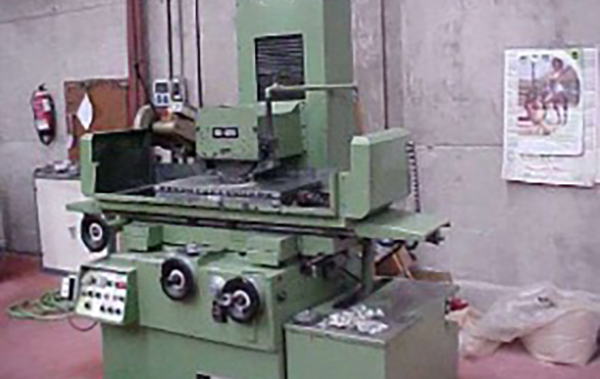

RECTIFICADORA PLANA
Características Técnicas
- X= 1000
- Y=400
- Z=400
RECTIFICADORA CILÍNDRICA
Características Técnicas
Marca: TOS
RECORRIDOS DE TRABAJO
• X=320
• Z=1000
Rectificado cilíndrico de interiores y exteriores.
ELECTROEROSIÓN
- Electroerosión CNC de penetración Sinker EDM
- Electroerosión CNC de hilo Wire EDM

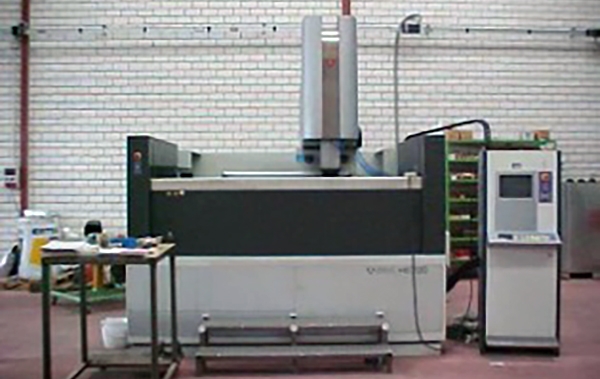

Electroerosión CNC de penetración Sinker EDM marca ONA
Características Técnicas
- X= 1500
- Y=750
- Z=500
Electroerosión CNC de hilo Wire EDM marca FANUC
Características Técnicas

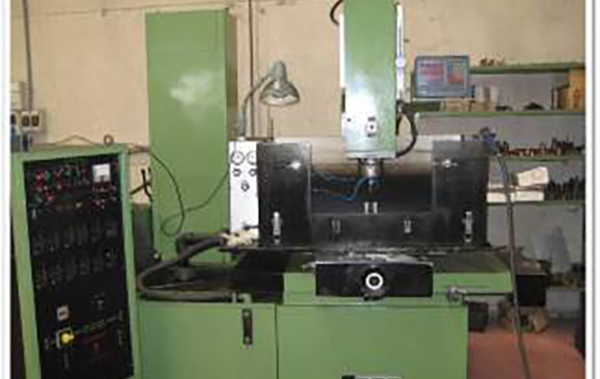

Electroerosión de penetración Sinker EDM marca TSC
Características Técnicas
MAQUINARIA AUXILIAR
- Sierra alternativa
- Sierra de cinta
- Tronzadoras
- Taladros de columna
- Taladros de mesa
- Chorro de arena
- Afiladora de buriles
TRANSPORTE INTERIOR:
- Carretilla Elevador
- Grúa Móvil
- Puente Grúa 12´5 Toneladas

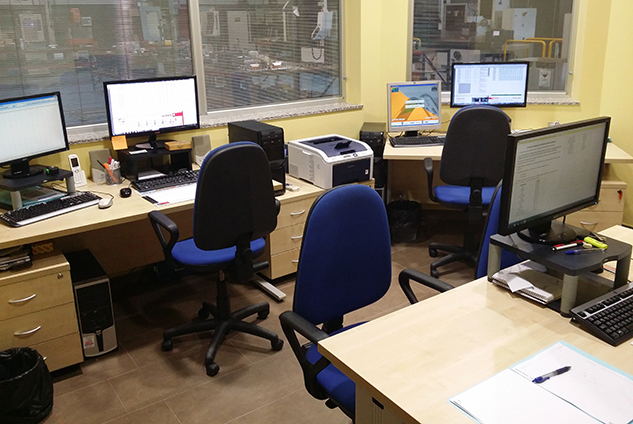

OFICINA TÉCNICA
En nuestra oficina técnica cuenta con un equipo altamente capacitado y experimentado en el desarrollo de proyectos complejos, que tiene como objetivo diseñar y desarrollar productos y procesos de fabricación para su elaboración.

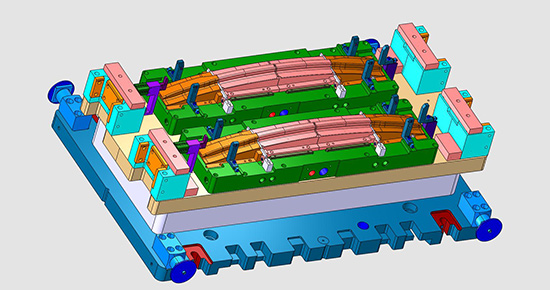

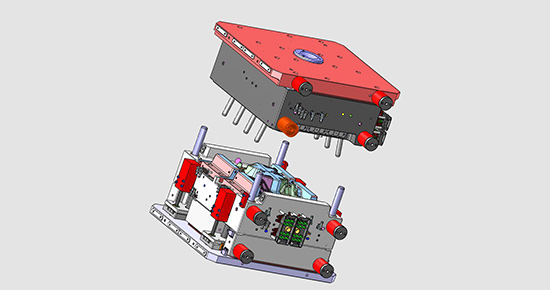

Utilizamos las últimas tecnologías aplicadas al sector, como el CAD/CAM, para diseñar y optimizar los procesos de mecanización y construcción de moldes, troqueles y utillajes. De esta manera, podemos garantizar que nuestro producto final cumpla con todos los requisitos de calidad exigidos por nuestros clientes.
DEPARTAMENTO DE CALIDAD
COMPROMISO Y PROFESIONALIDAD
Talleres Alberto Sanz, S.L. es una empresa comprometida con la calidad de sus productos y servicios, y por eso, en su departamento de calidad se trabaja con dedicación para lograr la plena satisfacción de sus clientes.

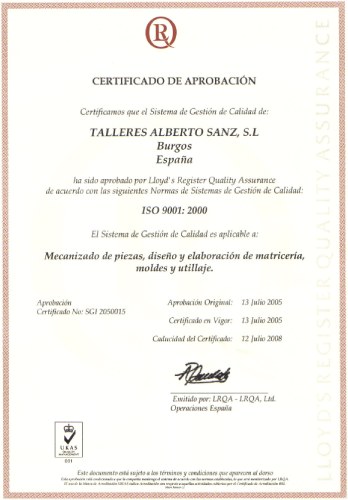

CERTIFICACIÓN
Además, la empresa cuenta con una certificación de su Sistema de Gestión de Calidad otorgado por un organismo acreditado y de reconocido prestigio, lo que demuestra su compromiso con la mejora continua y la excelencia en su gestión.
METROLOGÍA
La sala de metrología de la empresa es un espacio perfectamente climatizado donde se encuentran una amplia variedad de instrumentos de medición, como distintos tipos de calibres, micrómetros, proyector de perfiles, durómetro, entre otros. Cada uno de estos instrumentos es calibrado y verificado periódicamente, y aquellos que no tienen un certificado ENAC son sometidos a un riguroso programa de verificación.
TALLER DE INYECCIÓN
MATEU&SOLE ANSTRON 250 DD II
Características Técnicas
UNIDAD DE INYECCIÓN | ||
DIÁMETRO DEL HUSILLO | mm | 65 |
RELACIÓN L/D DEL HUSILLO |
| 20.5 |
PRESIÓN MÁXIMA DE INYECCIÓN | bar | 1966 |
VOLUMEN TEÓRICO DE INYECCIÓN | cm³ | 929 |
PESO MÁXIMO DE INYECCIÓN (PS) | g | 821 |
CAPACIDAD DE INYECCIÓN | Kg/h | 143 |
VELOCIDAD REGULABLE DEL HUSILLO | min-1 | 180 |
PAR DE GIRO DEL HUSILLO | Kg-m | 278 |
ZONAS DE CALEFACCIÓN | N° | 5 |
POTENCIA DE CALEFACCIÓN | Kw | 18.02 |
FUERZA MÁXIMA APOYO BOQUILLA | Tons | 8 |
CARRERA MÁXIMA DE LA BOQUILLA | mm | 425 |
UNIDAD DE CIERRE | ||
FUERZA DE CIERRE | Tm | 250 |
CARRERA MÁXIMA DE APERTURA | mm | 550 |
ESPESOR MÍNIMO DE MOLDE | mm | 220-650 |
DIMENSIÓN DE LOS PLATOS HxV | mm | 825 x 825 |
PASO ENTRE COLUMNAS HxV | mm | 580 x 580 |
DISTANCIA MÁXIMA ENTRE LOS PLATOS | mm | 770-1200 |
DIÁMETRO DE LAS COLUMNAS | mm | 60 |
FUERZA MÁXIMA DE EXPULSIÓN | Kn | 70 |
CARRERA MÁXIMA DE EXPULSIÓN | mm | 160 |
GENERAL | ||
CAPACIDAD DE LA TOLVA | Kg | 100 |
POTENCIA DEL MOTOR | Kw | 50 |
PESO NETO DE LA MÁQUINA | Kg | 11000 |
MATEU&SOLE METEOR 55 H
Características Técnicas
UNIDAD DE INYECCIÓN | ||
DIÁMETRO DEL HUSILLO | mm | 30 |
RELACIÓN L/D DEL HUSILLO |
| 20.5 |
PRESIÓN MÁXIMA DE INYECCIÓN | bar | 1705 |
VOLUMEN TEÓRICO DE INYECCIÓN | cm³ | 95 |
PESO MÁXIMO DE INYECCIÓN (PS) | g | 86 |
CAUDAL DE INYECCIÓN | cm³/s | 93 |
CAPACIDAD DE INYECCIÓN | g/s | 35 |
VELOCIDAD REGULABLE DEL HUSILLO | min-1 | 337 |
PAR DE GIRO DEL HUSILLO | Nm | 445 |
ZONAS DE CALEFACCIÓN | N° | 4+1 |
POTENCIA DE CALEFACCIÓN | Kw | 9 |
FUERZA MÁXIMA APOYO BOQUILLA | Kn | 90.7 |
CARRERA MÁXIMA DE LA BOQUILLA | mm | 270 |
UNIDAD DE CIERRE | ||
FUERZA DE CIERRE | Tm | 55 |
CARRERA MÁXIMA DE APERTURA | mm | 350 |
ESPESOR MÍNIMO DE MOLDE | mm | 120-300 |
DIMENSIÓN DE LOS PLATOS HxV | mm | 525 x 525 |
PASO ENTRE COLUMNAS HxV | mm | 350 x 350 |
DISTANCIA MÁXIMA ENTRE LOS PLATOS | mm | 650 |
DIÁMETRO DE LAS COLUMNAS | mm | 60 |
FUERZA MÁXIMA DE EXPULSIÓN | Kn | 44 |
CARRERA MÁXIMA DE EXPULSIÓN | mm | 130 |
GENERAL | ||
CICLOS EN VACÍO (Euromap 6) | min-1 | 35 |
POTENCIA DEL MOTOR | Cv | 20 |
POTENCIA TOTAL INSTALADA | Kw | 24 |
PESO NETO DE LA MÁQUINA |
|
|
En nuestro taller de inyección, no solo contamos con maquinaria óptima, sino también con un equipo altamente capacitado para la fabricación en serie de todo tipo de piezas. En cada máquina, además de los elementos mencionados, disponemos de sistemas avanzados de control de calidad, lo que nos permite garantizar la precisión en la producción de las piezas.
PERIFÉRICOS
Cada máquina está equipa con:
- Refrigerador
- Alimentador
- Dosificador Volumétrico
- Molino Triturador
- Termorregulador
- Secadora
- Equipo regulador de temperatura para canal caliente
DEPARTAMENTO ADMINISTRATIVO
EFICIENCIA Y EFICACIA
El Departamento de Administración de Talleres Alberto Sanz, S.L. es un área clave para el correcto funcionamiento de la compañía, ya que se encarga de todas las tareas relacionadas con la gestión financiera y de recursos humanos para ello cuenta con tecnología de última generación para llevar a cabo sus tareas diarias, incluyendo software de contabilidad y nóminas, así como sistemas de gestión de compras y facturación.
RECURSOS HUMANOS
En cuanto a la gestión de recursos humanos, trabajamos para atraer y retener a los mejores profesionales, fomentando un ambiente de trabajo positivo y colaborativo.
TRANSPARENCIA
comprometidos con el cumplimiento de todas las obligaciones legales y fiscales, asegurando la transparencia y legalidad en todas las actividades, comprometidos con el cumplimiento de todas las obligaciones legales y fiscales, asegurando la transparencia y legalidad en todas las actividades de la compañía
